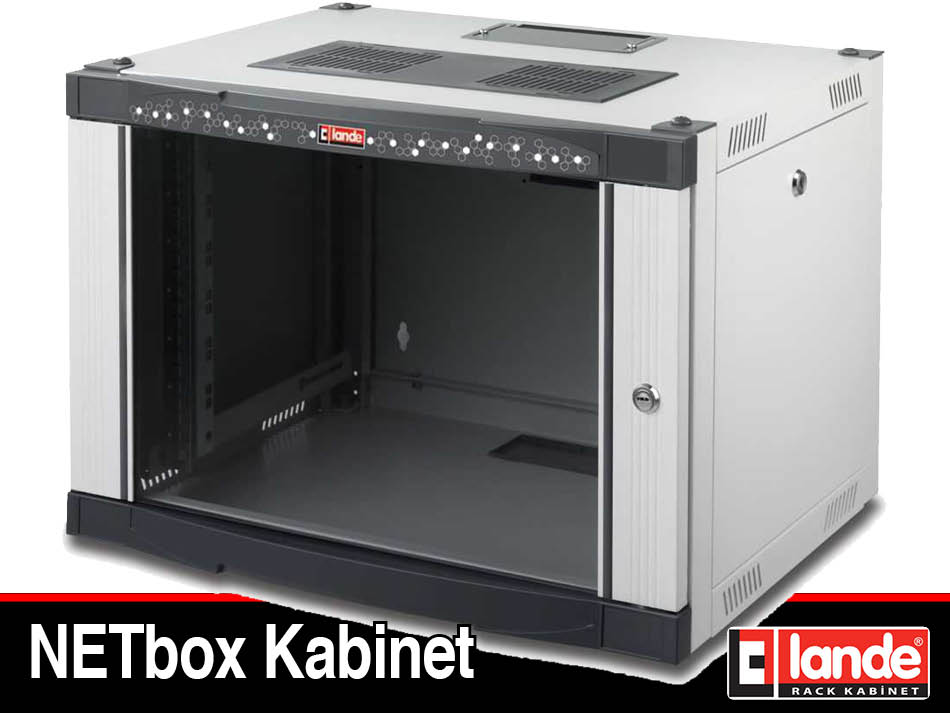

NETbox Duvar Tipi Kabinet

NETbox Duvar Tipi Kabinet 19″

19″ 7U, 9U, 12U, 16U, 20U RAL 9005 RAL 7035 NETbox Serisi: 19″ Duvar Tipi Kabinet

NETbox serisi ağ kabinetleri kalite ve katma değerin optimum şekilde sunulmuş çözümüdür. NETbox serisi kablolama ve ağ çözümlerinde maksimum performans önerirken, yüksek teknolojili tam otomatik üretim kalitesine kıyasla maliyet avantajı sağlar.

600×450, 600×600 ve D:150mm boyutlarda ek gövde entegre edilmiş (tercihen D:450mm kabinetlere uygulanır, D:600mm kabinetlere de entegrasyonu mümkündür) NETbox duvar tipi kabinet serisi 7U’dan 20U’ya kadar 5 farklı U yüksekliğinde sunulmaktadır.

Ürün standart olarak her biri kilitli cam ön kapak, çıkarılabilir yan paneller ve sabit arka panel içermektedir.

NETbox Duvar Tipi Kabinet

NETbox Duvar Tipi Kabinet Teknik Özellikleri

Malzeme: Çelik saç
Genişlik: 600 mm
Yükseklik: 5 farklı U yüksekliği; 7U, 9U, 12U, 16U, 20U
Derinlik: 450, 600 mm
Renk seçenekleri: RAL 9005 siyah ya da RAL 7035 açık gri

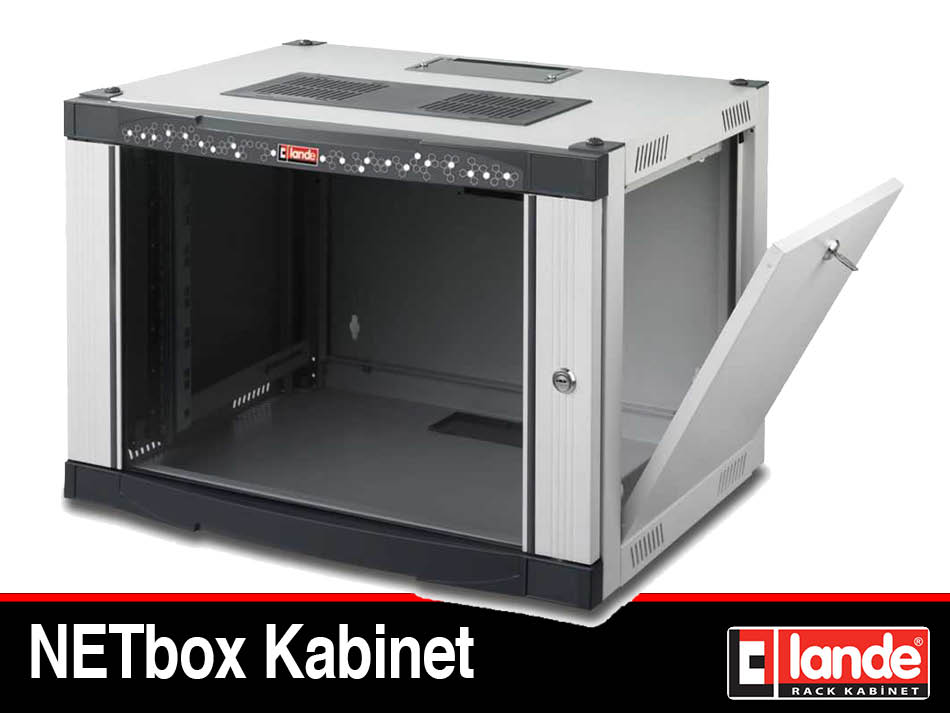

Kolay ulaşım için kilitlenebilir ve çıkarılabilir yan paneller
Cam ön kapak, vidalı arka panel
Dayanıklı tasarım
Ekstra alan verimi
Fan ünitesi
Ön cihaz montaj dikme
Montajı kolaylaştıran çeşitli özellikler

Geniş ürün yükseklik portföyü altyapınızın ihtiyacı olan her türlü U yüksekliği gereksinimini karşılar niteliktedir. NETbox serisi kabinetler teknik görünümünün yanı sıra aynı zamanda dekoratif ekstrüzyon alüminyum ön kapı çerçevesiyle estetik bir görünüme sahiptir. Ürün grubu özel seçilmiş ince pütürlü RAL 9005 siyah ve RAL 7035 açık gri, soft-touch boya yapısı sayesinde bulunduğu çevreye dekoratif olarak uyum sağlar.

Antrasit gri dekoratif ABS malzeme alınlık modülü, üzerine yapılmış dekoratif tasarım sayesinde estetik görünüme sahiptir. Ürün grubu, D:150mm ek gövde modülüyle, duvar montaj uygulamalarında 4 yönden kabinete erişim gereksinimi söz konusu olduğunda uygulanır. Tamamen standart ve stoklu ürün portföyü, önmontajlı olarak sevk edilmektedir. Sevk konfigürasyonuna 1set=2 adet derinlik ayarlı cihaz montaj dikmesi dahildir. NETbox Serisi ürün grubu, tüm kullanım taleplerini karşılayacak nitelikte ve çeşitlilikte aksesuar seçenekleriyle ve en uygun U yüksekliği kullanım alanıyla sunulmaktadır.

Ana Profil, Karkas- Üst/Alt Şaseler, ABS Fan Muhafazası: Çok bükümlü otomatik büküm teknolojisi uygulanmış profil yapısı sayesinde ağır hizmet tipi konstrüksiyon, duvarda 80 kg taşıma kapasitesi sunar. Yekpare toplam 20 büküm yüzeyli üst ve alt şaseler, çelik vidalarla ana köşe profillere sabitlenen modüler yapıdadır. Çoklu büküm yüzeyi sayesinde üst seviyede bir mukavemet gösterir. Üst Şase Fan Modülü (Cebri Havalandırma) entegre ABS muhafazasına sahiptir.

Fan modülü kurulumu hem üst şasenin üzerinden hem de iç kısımdan yapılabilir. Bu uygulamanın avantajı; kabinet montajlanmış ve terminasyonu yapılmış aktif ve pasif cihazları taşırken, bakım ya da değiştirme gibi sebeplerle fan modülünün sökülmesi gereksiniminde ortaya çıkar. Üst şase üzerindeki ABS muhafaza sökülerek havalandırma modülüne erişim, bu özellik saye-sinde kurulu sisteme dokunulmaksızın yapılabilmektedir.

Dekoratif ABS fan modülü muhafazası aletsiz olarak sökülebilmektedir. Aynı şekilde Fan Ünitesi aletsiz olarak ABS Muhafaza içerisine montajlanabilmektedir. Üst şase, kenarları kauçuklu ve sürgülü kablo geçiş modülüne sahiptir. W:145mm x D:70mm ölçülerdeki kablo giriş modülü kabloların sağlıklı ve güvenli şekilde kabinete alınmasını sağlar. Kauçuk kenarlı kablo giriş mekanizması 0-50mm açılma olanağına sahiptir.

Kabloların kabinet içerisine alınmasından sonra sürgülü kısım kapatılıp sabitlenir, kauçuk kenarlar kablolara zarar vermeyecek ekilde kapanır, beraberinde kabinete toz girişini minimumda tutar. Üst şase, ön ve yan kısımlarında havalandırma menfezlerine sahiptir. Havalandırma menfezleri konveksiyon (ısı akışı) yoluyla pasif havalandırma sağlar. Kabinet fan ünitesi (Cebri Havalandırma) ile entegre edilmediği taktirde ABS fan muhafazası da pasif havalandırmaya olanak verir. Üst Şase ile köşe profillerin bağlantı noktaları antrasit gri dekoratif malzeme ile kapatılarak, estetik bir görünüm sağlanmıştır.
